QU'EST-CE QUE LE BRUIT ?

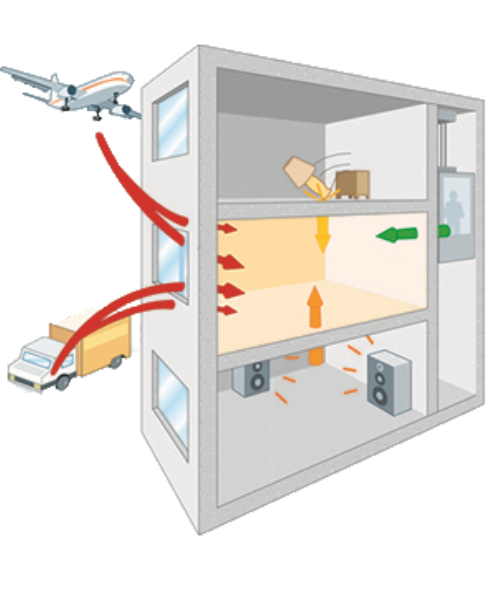

Un bruit est un mélange complexe de sons qui produisent une sensation auditive jugée agaçante ou dangereuse. En effet, le bruit dans les bâtiments est considéré comme préjudiciable à la santé et à la qualité de vie. Des efforts ont été faits au cours des 30 dernières années pour atténuer les sons provenant de la rue, aggravant la perception des sons émis à l'intérieur des bâtiments. Les politiques d'isolation thermique visant à réduire la consommation d'énergie renforceront également ces perceptions. Parmi les critères prioritaires dans les performances des matériaux d'évacuation, la performance acoustique est considérée comme la deuxième après la sécurité incendie : les systèmes de canalisation en fonte ont des propriétés acoustiques intrinsèques. Grâce au développement des accessoires d'équipement, ils offrent des performances exceptionnelles.
LE BRUIT DES SYSTÈMES DE CANALISATION
Le bruit provenant des systèmes de canalisation des eaux usées est classé par la réglementation dans les "bruits d'équipement". Le bruit provenant des systèmes de canalisation est dû à l'énergie sonore produite par la turbulence de l'eau et de l'air, mais surtout par l'effet mécanique de l'écoulement de l'eau sur les parois internes du tuyau. Dans ces circonstances, un tuyau rayonnera le bruit vers l'extérieur et le transmettra aux plafonds légers, aux armoires et aux zones similaires où il entre en contact.
Le bruit est une énergie affectant la pression de l'air et est transmis par vibration.
Le son est mesuré en décibels (dB) à l'aide d'une échelle non linéaire. Les catégories suivantes sont identifiées et mesurées :
LE BRUIT DES SYSTÈMES DE CANALISATION
Le bruit provenant des systèmes de canalisation des eaux usées est classé par la réglementation dans les "bruits d'équipement". Le bruit provenant des systèmes de canalisation est dû à l'énergie sonore produite par la turbulence de l'eau et de l'air, mais surtout par l'effet mécanique de l'écoulement de l'eau sur les parois internes du tuyau. Dans ces circonstances, un tuyau rayonnera le bruit vers l'extérieur et le transmettra aux plafonds légers, aux armoires et aux zones similaires où il entre en contact.
Le bruit est une énergie affectant la pression de l'air et est transmis par vibration.
Le son est mesuré en décibels (dB) à l'aide d'une échelle non linéaire. Les catégories suivantes sont identifiées et mesurées :
Bruit aérien :
Les vibrations de l'air qui se propagent. Dans le cas des systèmes de canalisation des eaux usées, ce bruit est principalement entendu dans la pièce où se trouve la canalisation. Lorsqu'un matériau est dense et épais, les parois de la canalisation empêchent la transmission de l'air, comme c'est le cas de la fonte qui possède des propriétés acoustiques intrinsèques.
Bruit solidien :
La vibration de la structure d'un bâtiment. Ce bruit sera perçu dans les pièces adjacentes à la canalisation. Lorsque le bruit produit dans une canalisation n'est pas transmis par l'air, le bruit résiduel est transmis par les vibrations de la structure. Si la masse de la fonte limite le niveau vibratoire, les jonctions et fixations au bâtiment propagent le bruit. Objectif : amortir les vibrations au niveau des liaisons avec la structure solide.
Les exigences réglementaires relatives au "bruit des équipements" pour le bruit solidien différencient les locaux bruyants des locaux calmes avec des exigences d'atténuation sonore. Pour les locaux bruyants, les exigences en matière de niveau sonore sont généralement de 35 dB ou plus. Pour les pièces calmes, qui sont généralement des salles de séjour, des salles de repos et des salles de travail, les exigences en matière de niveau sonore sont généralement de l'ordre de 30 dB, dans les cas où il existe une réglementation sur le bruit.
Bruit aérien :
Les vibrations de l'air qui se propagent. Dans le cas des systèmes de canalisation des eaux usées, ce bruit est principalement entendu dans la pièce où se trouve la canalisation. Lorsqu'un matériau est dense et épais, les parois de la canalisation empêchent la transmission de l'air, comme c'est le cas de la fonte qui possède des propriétés acoustiques intrinsèques.
Bruit solidien :
La vibration de la structure d'un bâtiment. Ce bruit sera perçu dans les pièces adjacentes à la canalisation. Lorsque le bruit produit dans une canalisation n'est pas transmis par l'air, le bruit résiduel est transmis par les vibrations de la structure. Si la masse de la fonte limite le niveau vibratoire, les jonctions et fixations au bâtiment propagent le bruit. Objectif : amortir les vibrations au niveau des liaisons avec la structure solide.
Les exigences réglementaires relatives au "bruit des équipements" pour le bruit solidien différencient les locaux bruyants des locaux calmes avec des exigences d'atténuation sonore. Pour les locaux bruyants, les exigences en matière de niveau sonore sont généralement de 35 dB ou plus. Pour les pièces calmes, qui sont généralement des salles de séjour, des salles de repos et des salles de travail, les exigences en matière de niveau sonore sont généralement de l'ordre de 30 dB, dans les cas où il existe une réglementation sur le bruit.
TESTS COMPARATIFS DE LABORATOIRE
Le confort acoustique est un critère de différenciation qui indique la qualité de la construction. Le maître d'œuvre et le prescripteur du bâtiment peuvent définir ensemble des exigences spécifiques pour améliorer la construction finale.

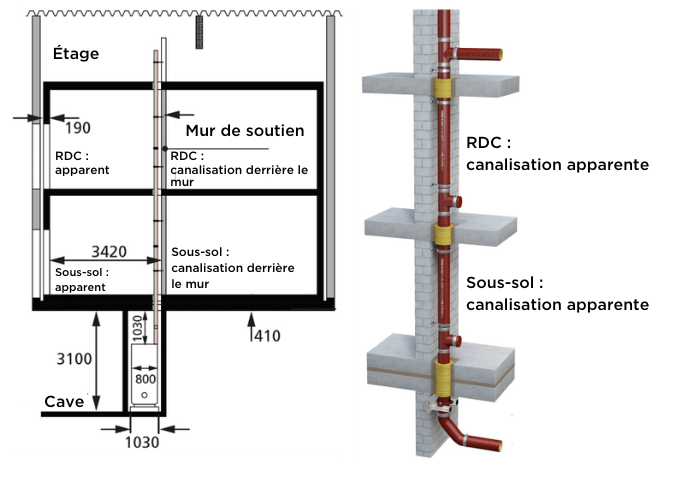

En 2019, PAM Building a fait réaliser une série de tests comparatifs sur les bruits aériens et les bruits de structure dans les conditions d'installation décrites par la norme EN 14366*, à l'Institut Fraunhofer de physique du bâtiment de Stuttgart.
Les résultats de mesure des tuyaux en fonte PAM Building figurant dans le tableau ont été déterminés à l'Institut Fraunhofer pour la physique du bâtiment sur un mur d'installation d'un poids de base de 220 kg/m2.
La condition préalable était que les conditions de la situation réelle de construction soient comparables ou plus favorables que le banc d'essai de l'Institut Fraunhofer pour la physique du bâtiment en termes de technologie du son.
Lors de la comparaison avec les exigences, il faut faire attention au fonctionnement simultané des installations de plomberie et aux interactions possibles entre les composants de plomberie qui peuvent produire des résultats différents. Comme valeur de comparaison avec les exigences, la valeur mesurée doit être obtenue à un débit de 2,0 l/s, car cela correspond à environ une chasse d'eau. Les mesures sonores ont été effectuées aussi bien du côté opposé de l'installation (sur la photo de droite) que dans le local de montage (à gauche de la photo).
Détails de la configuration des tests :
- Support standard : 2 colliers de support par étage. Les deux montés avec un couple de 1 Nm
- Support de pile : les supports de pile sont fixés au mur/au sol.
- PAM'Acoustic : 2 pattes anti-vibrations par étage. Les deux montés avec un couple de 1 Nm.
Détails de la configuration des tests :
- Support standard : 2 colliers de support par étage. Les deux montés avec un couple de 1 Nm
- Support de pile : les supports de pile sont fixés au mur/au sol.
- PAM'Acoustic : 2 pattes anti-vibrations par étage. Les deux montés avec un couple de 1 Nm.
Résultats des tests pour les installations, selon la norme EN 14366
| Système de canalisation | Rapport d'essai N° | Installation selon la norme EN 14366 | |||
| Bruit aérien (La,A) | Bruit structurel (LSC,A) | ||||
| 2.0 (l/s) | 4.0 (l/s) | 2.0 (l/s) | 4.0 (l/s) | ||
| Gamme S + support classique avec caoutchouc et support de pile dans le plancher du sous-sol | PB-A 223/2019 | 47 db (A) | 50 db (A) | 21 db (A) | 26 db (A) |
| Gamme S + PAM'Acoustic sans support de pile en cave | PB-A 226/2019 | 47 db (A) | 50 db (A) | <5 db (A) | 8 db (A) |
Rapports complets disponibles sur demande
Bruit solidien et Pam'Acoustic

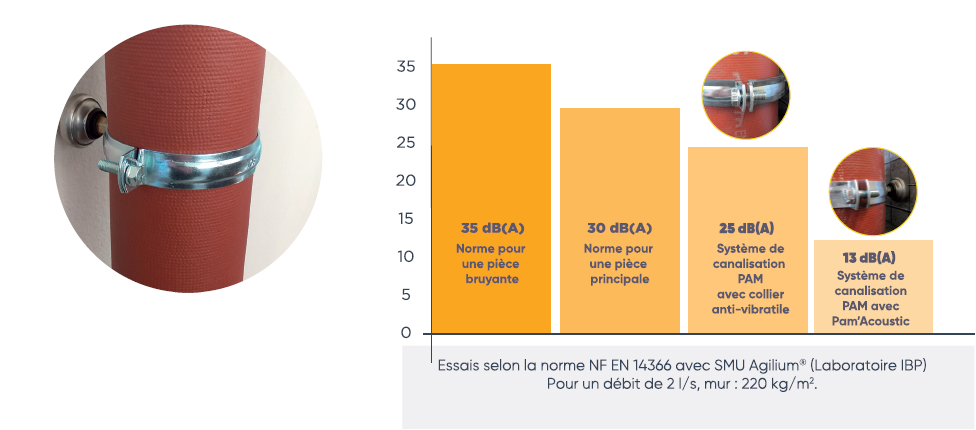

Pour les exigences de confort acoustique extrême (immeubles de luxe, auditoriums...), Pam'Acoustic est un amortisseur acoustique qui, placé entre la charpente et le collier d'appui de la canalisation en fonte, permet d'atteindre le niveau exceptionnel de bruit de structure de 5 dB (A), soit un quasi-silence.
BRUIT EN CONDITION RÉELLE D'UTILISATION
Habituellement, les systèmes de canalisation sont installés dans une gaine technique qui contribue à réduire le bruit émis par l'effluent circulant dans une canalisation. Néanmoins, le niveau de bruit des canalisations installées derrière un puits peut ne pas être suffisant pour répondre aux spécifications du propriétaire ou à celles fixées par la réglementation nationale.
En 2018, PAM Bâtiment a initié plusieurs essais de mesure du bruit avec un laboratoire indépendant en conditions réelles, inspirés de la norme EN 14366, mais en utilisant une vraie chasse d'eau pour évaluer le niveau sonore de l'association matériau de la canalisation et performances acoustiques de la gaine (ΔLan).

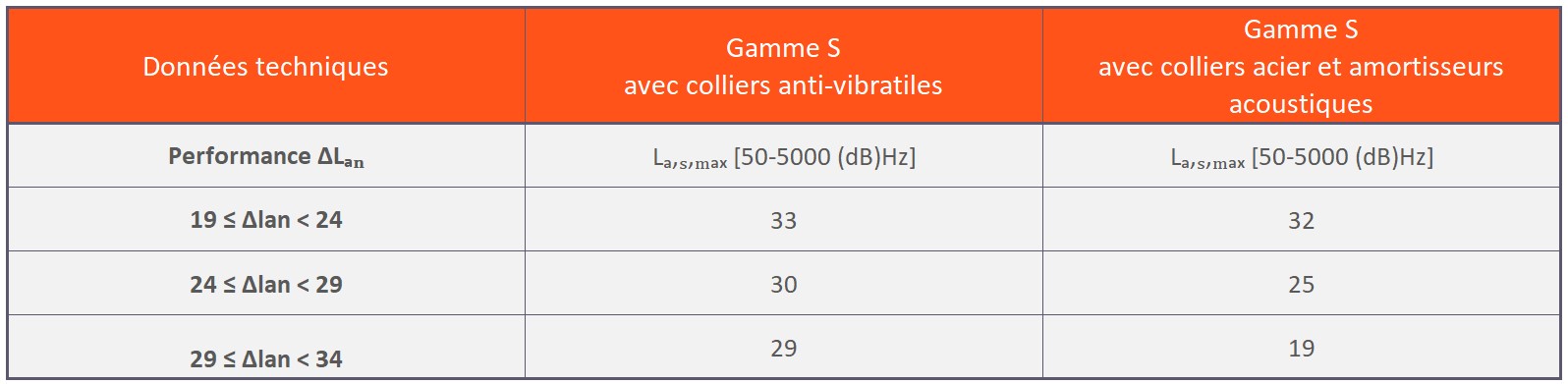

Voici quelques exemples de mesures effectuées à un débit de 2 l/s avec la gamme S fixée sur un mur de béton porteur de 15 cm d'épaisseur :
Le choix de nos systèmes vous garantit la meilleure solution acoustique du marché.
En fonction des spécifications de votre projet ou de la réglementation nationale, PAM Building peut vous aider à valider la conformité de votre tuyauterie.
Résumé de nos solutions :
- Poids de base élevé
- Faible tendance à vibrer
- Découplage acoustique efficace
- Valeur d'isolation élevée
- Convient à toutes les pressions
- Installations d'assainissement
- Instructions d'installation précises
- Conformité aux spécifications ou à la réglementation du projet
Résumé de nos solutions :
- Poids de base élevé
- Faible tendance à vibrer
- Découplage acoustique efficace
- Valeur d'isolation élevée
- Convient à toutes les pressions
- Installations d'assainissement
- Instructions d'installation précises
- Conformité aux spécifications ou à la réglementation du projet
