les Joints

Tél. +33 (0) 3 66 88 19 47
Les joints sont des éléments essentiels de nos systèmes d'évacuation
RÉSISTANCE À LA PRESSION INTERNE
Les raccords constituent le lien entre les différentes parties du système et garantissent l'étanchéité de l'ensemble du système. Comme les composants robustes en fonte peuvent faire face à tout risque de pression, les raccords seront soumis à rude épreuve.
Dans un réseau d'évacuation, les exigences de résistance à la pression dépendent de :
- La hauteur de la colonne d'eau entre le point de repère du réseau et le premier orifice situé en amont. D'une manière générale, on différencie les réseaux d'eaux usées domestiques des réseaux d'eaux pluviales.
- Le risque de charge accidentelle. Les cas les plus fréquents sont dus à l'obstruction ponctuelle de la canalisation aval ou à l'inondation du réseau public.
Normes de qualité
Les joints sont des éléments cruciaux des systèmes de drainage. Leur qualité et leur sélection minutieuse en fonction de leur domaine d'utilisation empêcheront le désalignement ou la déconnexion de la tuyauterie pour garantir à la fois l'étanchéité et la stabilité mécanique. Tous les raccords PAM de Saint-Gobain sont conformes à la norme EN877. Choisir une gamme complète et cohérente de produits en fonte, dont les performances ont été testées par rapport aux exigences réglementaires, vous apporte une tranquillité d'esprit que peu d'autres matériaux peuvent garantir.
Assemblage mécanique
L'installation des systèmes de canalisation est cruciale car elle détermine si les performances données par le fabricant sont assurées. En outre, la qualité de l'installation influence la durée de vie de l'équipement. Les systèmes de joints PAM sont faciles à installer sans pré-assemblage, soudage ou collage. Il n'y a pas de contraintes liées à la température ambiante ou au temps de séchage. Les performances annoncées (étanchéité, durabilité, confort acoustique...) sont atteintes immédiatement et à 100%.
En général, les pressions qui se produisent dans les systèmes d'évacuation des eaux usées ne peuvent pas dépasser la pression correspondant à la hauteur d'un étage, soit environ 0,3 bar, car les appareils sanitaires de chaque étage servent d'exutoire en cas de surcharge accidentelle. Les joints que nous qualifions de "pression standard" sont parfaitement adaptés à ce type d'application courante.

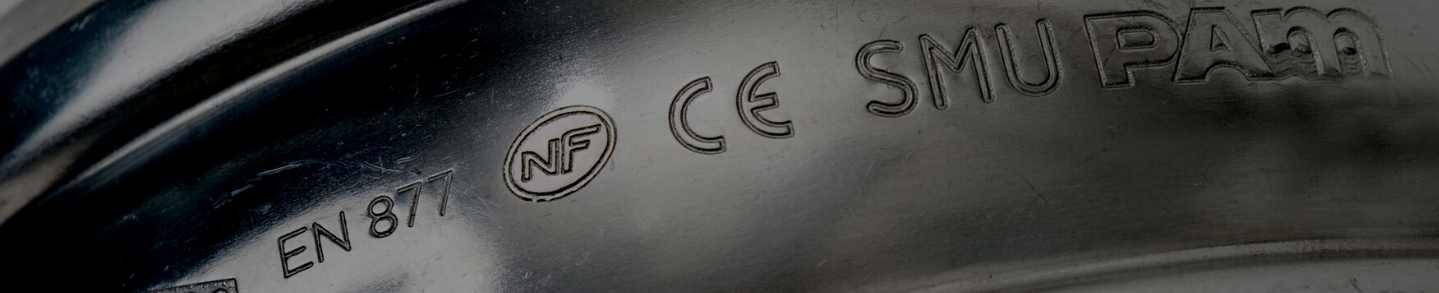

Joint SMU PAM
SMU PAM s'inspire de la conception du raccord PAM Rapid, il est disponible en petits diamètres et possède les mêmes performances, mais il s'agit d'une version plus grande. Ce joint plus large facilite l'installation lorsque les coupes ne sont pas parfaitement d'équerre.
Joint PAM Rapid
Le joint PAM Rapid à boulon unique permet une installation rapide et fiable. Il assure une étanchéité, une pression et une résistance à la corrosion optimisées.
Joint PAM R
PAM R, "R" pour Réparation, ce joint est particulièrement adapté aux réparations et aux réaménagements. Il est installé en deux parties distinctes.



Comment installer un joint standard ?
RÉSISTANCE À LA HAUTE PRESSION AVEC PAM HP-S :
Dans certains cas rares et principalement pour les réseaux d'eau de pluie, il peut y avoir un risque de surcharge accidentelle. La résistance à la pression nécessaire pour assurer l'étanchéité et la stabilité de ces systèmes dépend de la hauteur de la colonne d'eau susceptible de se produire, et nécessite des joints haute pression capables de résister à la pression résultante (jusqu'à 10 bars).

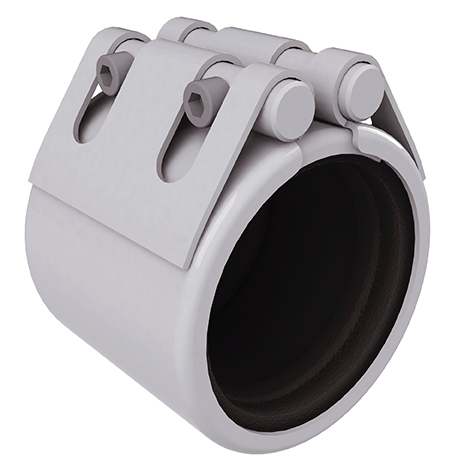

Les joints PAM HP FLEX peuvent résister à une pression hydrostatique allant jusqu'à 10 bars. Ils sont la solution pour tous les projets où des charges de pression élevées peuvent se produire, principalement dans les immeubles de grande hauteur mais aussi dans les infrastructures.
RÉSISTANCE AUX EFFORTS DE FIN DE POUSSÉE AVEC UNE PRISE PAM HP-S AUTOBUTÉ :
Certains points spécifiques d'un système de tuyauterie peuvent être soumis à des charges de poussée en raison des changements de direction et de pente, des embranchements et des bouchons. Pour faire face aux forces de poussée, on peut utiliser le raccord HP-S AUTOBUTÉ.
Les joints PAM HP-S AUTOBUTÉ sont auto-ancrés avec des anneaux à griffes intégrés pour résister à la haute pression et répondre aux efforts de poussée en bout de ligne. Ils constituent une bonne alternative aux joints standard et aux colliers à griffes pour économiser du temps d'installation et de l'espace là où la place est rare.


Comment installer un joint Haute Pression ?
Téléchargez la fiche technique de PAM HP-S

Veuillez trouver tous les détails du PAM HP-S dans la fiche technique.
Téléchargez la fiche technique de PAM HP-S AUTOBUTÉ

Veuillez trouver tous les détails du PAM HP-S AUTOBUTÉ dans la fiche technique.
COLLIER À GRIFFES POUR LES JOINTS

Les colliers à griffes pour joint SMU PAM sont recommandés pour sécuriser les joints sous les forces de poussée des extrémités. Ils sont utilisés avec des joints standards tels que SMU PAM ou PAM RAPID.
Les forces de poussée d'extrémité peuvent être exercées par des changements de direction, des pentes et des composants spécifiques comme les branches et les bouchons, par exemple. Dans ces zones, les forces doivent être prises en compte pour éviter tout risque de déconnexion ou de glissement de la tuyauterie avec l'installation des colliers à griffes.
Comment installer un collier à griffes ?
